Кабель СЛ-ОЭК-НУ-(03-8Е2-5,0)+2*2,5)

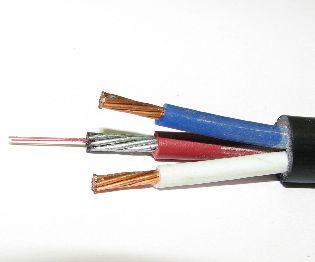

Конструкция оптоэлектрического кабеля ОЭК-ОКМБ содержит изолированные медные жилы и оптический многоволоконный кабель марки ОКМБ. В кабеле СЛ-ОКМБ-03 используется гибкая броня из 6 стальных оцинкованных канатных проволок с временным сопротивлением обрыву 1670 – 1800 Н /мм², в которой помещены оптические волокна с полиакрилатным покрытием диаметром 245 мкм.
Свободное пространство заполнено гидрофобным компаундом. Диаметр проволок 0,6 мм. Диаметр брони – 2,45 мм. Оболочка выполнена из марок полиэтилена, стойких к ультрафиолетовому излучению и не поддерживающих горения. Стандартная толщина оболочки - 0,8 мм. Электрические жилы - многопроволочные, медные.
По спецификации заказчика могут применяться сечения 1,0 - 2,5 мм². Изоляция электрических жил - ПВХ, не поддерживающий горение. Общая оболочка имеет полиэтиленовую изоляцию, стойкую к ультрафиолетовым лучам и не поддерживающую горение.

Технические характеристики кабеля

Количество волокон:	8
Тип волокон:	G.652, SM 9/125
Производитель волокна:	Fujikura
Количество медных жил:	2
Сечение медных жил:	2,5 мм2
Тип медных жил:	многопроволочная
Максимальный ток:	13 А
Масса кабеля:	109 кг/км
Диаметр брони:	4 мм
Диаметр по оболочке:	12 мм
Допустимый радиус изгиба:	200 мм
Допустимая раздавливающая нагрузка:	3 кН/10 см
Допустимое усилие на растяжение (не менее):	5,0 кН
Рабочая температура:	- 60 - + 70 оC
Стойкость к ультрафиолету:	Да
Оболочка не поддерживает горение:	Да
Тип применения:	Грунт-ручная, Канализация, Подвесной, Вертикальная прокладка, Внутриобъектовый
